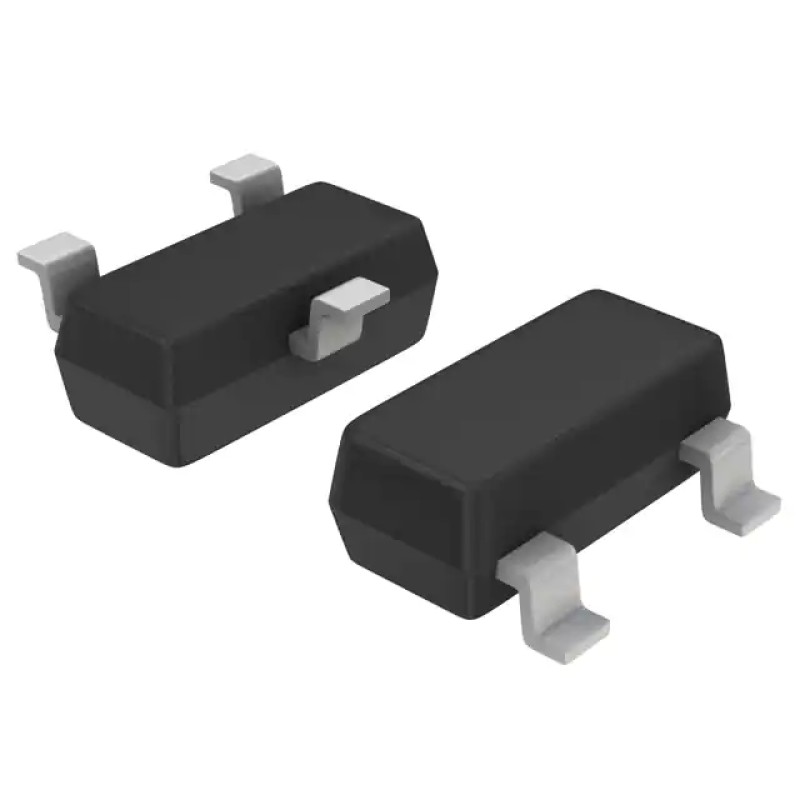

Infineon IRLML6344TRPBF N-Channel MOSFET 30V 5A Micro3™/SOT-23

高效能功率管理：Infineon IRLML6344TRPBF N-Channel MOSFET解析

在当今电子设计领域，功率MOSFET已成为决定系统效率与可靠性的关键元件。Infineon Technologies推出的IRLML6344TRPBF作为HEXFET®产品线的代表作，凭借其卓越的30V/5A规格与微型化封装设计，正在为电源管理应用树立新标杆。这款N沟道MOSFET不仅延续了Infineon在功率半导体领域的技术优势，更通过多项创新设计满足了现代电子设备对小型化与高效能的双重需求。

核心参数与性能优势

IRLML6344TRPBF的核心竞争力体现在其优化的电气参数组合。30V的漏源击穿电压为常见低压应用提供了充足的安全裕量，而5A的连续漏极电流能力配合29mΩ的超低导通电阻（在V_GS=4.5V时），显著降低了导通损耗。特别值得注意的是其2.5V-4.5V的宽栅极驱动电压范围，这种设计兼容了低压控制器的直接驱动需求，同时保证了不同工作场景下的稳定性能。

先进封装技术赋能空间优化

采用Micro3™/SOT-23封装的IRLML6344TRPBF实现了0.65mm超薄厚度与3.5mm²超小占板面积，这种微型化设计使其成为便携设备、可穿戴产品及空间受限型电源模块的理想选择。TO-236-3封装形式不仅保持了传统SOT-23的易安装特性，更通过优化散热结构实现了1.3W的最大功率耗散能力，确保在紧凑空间内维持稳定工作。

宽温域可靠性验证

在极端环境适应性方面，IRLML6344TRPBF的工作温度范围覆盖-55°C至+150°C，满足工业级温度标准。±12V的栅极电压耐受能力配合1.1V的最大栅极阈值电压，既保证了驱动电路的安全性，又实现了快速开关特性。650pF的输入电容设计进一步优化了高频应用中的动态损耗表现。

典型应用场景解析

该器件广泛应用于以下领域：
1. 笔记本电脑/平板的DC-DC转换器
2. 服务器电源模块的同步整流电路
3. 电池管理系统中的负载开关
4. 工业自动化设备的电机驱动单元
5. 消费电子产品的LED背光调光系统

HEXFET®技术解析

Infineon独有的HEXFET®工艺通过六边形晶胞结构设计，显著提升了单位面积的载流能力。配合优化的硅基工艺，该器件在5A工作电流下仍能保持优异的热稳定性。这种结构创新结合表面贴装技术，使器件在保持微型化的同时实现了接近理想MOSFET的导通特性。

设计选型考量指南

在实际应用中需要注意：
• 栅极驱动电路需预留至少2.5V-4.5V的电压范围
• 高频开关应用建议采用低ESL的陶瓷输入电容
• PCB布局需确保足够的铜箔面积进行散热
• 在极端温度环境下需进行降额设计
• 可搭配IR2104等半桥驱动器构建H桥电路
