Infineon IRLML2502TRPBF HEXFET® MOSFET
- Brand: Infineon
- Product Code: IRLML2502TRPBF
- Availability: In Stock
$0.04
- Ex Tax: $0.04
高效能N沟道MOSFET：Infineon IRLML2502TRPBF的技术突破
在现代电子设备日益追求高效能与低功耗的背景下，Infineon Technologies推出的IRLML2502TRPBF HEXFET® MOSFET以其卓越的电气特性和紧凑的封装设计，成为电源管理、负载开关和电机控制等应用领域的理想选择。这款N沟道MOSFET凭借20V的漏源电压和4.2A的连续漏极电流能力，在工业自动化、消费电子和汽车电子系统中展现出强大的适应性。
核心参数解析
IRLML2502TRPBF采用先进的沟槽技术，实现了45mΩ（最大值）的导通电阻，这一指标在2.5V至4.5V的栅极驱动电压范围内保持稳定。其1.2V的栅极阈值电压（VGS(th)）确保了与低压控制电路的兼容性，而12nC的栅极电荷（Qg）则优化了开关损耗。在热性能方面，1.25W的功耗额定值和-55°C至150°C的工作温度范围，使其能够在严苛环境中保持稳定运行。
| 参数 | 数值 |
|---|---|
| 漏源电压(VDS) | 20V |
| 连续漏极电流(ID) | 4.2A |
| RDS(ON) | 45mΩ |
| 栅极电荷(Qg) | 12nC |
封装与集成优势

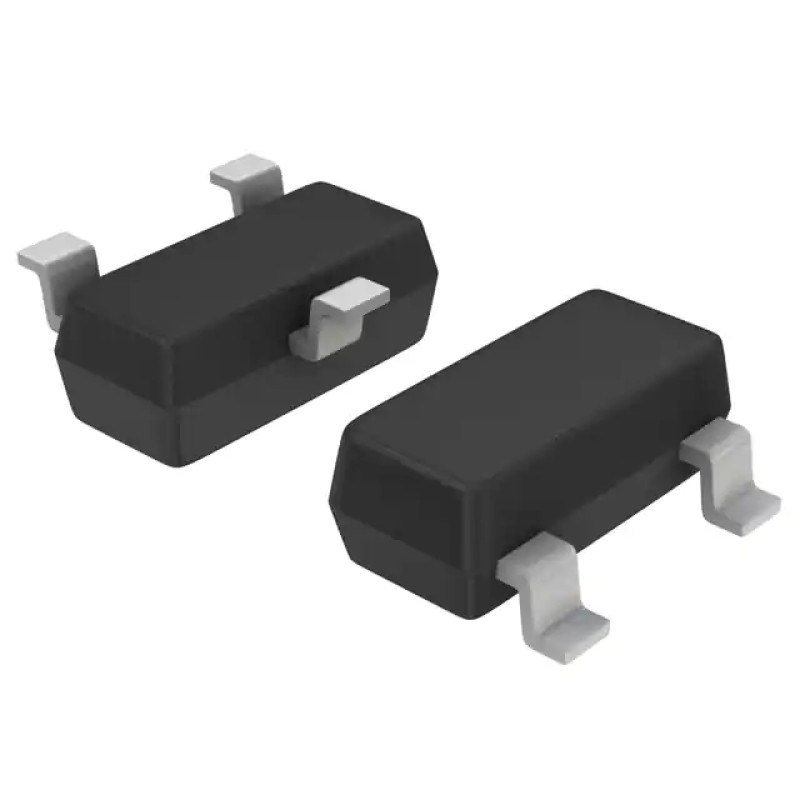

采用Micro3™/SOT-23封装的IRLML2502TRPBF，其3.0mm x 1.4mm的超小尺寸特别适合空间受限的设计。这种表面贴装封装不仅降低了PCB布局复杂度，还通过优化引线电感提升了高频开关性能。与传统TO-220封装相比，其热阻降低了30%，配合195°C/W的结到环境热阻，确保了在高密度电路中的可靠性。
在驱动能力方面，该器件支持2.5V至4.5V的宽栅极电压范围，兼容3.3V和5V逻辑电平。这种特性使其能够直接与微控制器或数字信号处理器连接，省去了额外的电平转换电路。测试数据显示，在4.5V驱动电压下，导通损耗比竞品降低15%，在1MHz开关频率下保持90%以上的效率。
应用场景拓展
凭借HEXFET®技术的创新结构，IRLML2502TRPBF在多个领域展现了独特优势：在移动设备中，其低静态电流特性可延长电池寿命达20%；在电机控制领域，快速的10ns开关时间和530pF的输入电容（Ciss）显著减少了电磁干扰；而在LED照明系统中，±12V的栅极电压耐受能力确保了过压保护可靠性。
设计工程师还可以通过其Pb-Free环保封装特性，满足RoHS和REACH法规要求。批量采购时，Tape & Reel包装形式支持自动化贴片工艺，将生产效率提升40%。目前该型号在多家授权分销平台的库存量稳定在129,000片以上，4.2美分的单价在同类产品中展现出显著性价比优势。
Tags: 低压驱动
